Metalografické řezací stroje: typy, výběr a vedení

Co je a Metalografický řezací stroj ?

Metalografický řezací stroj – také nazývaný metalografický dělicí stroj, metalografický řezací stroj nebo metalografická řezačka – je přesný nástroj používaný k řezání kovových, keramických, kompozitních nebo minerálních vzorků při přípravě na mikroskopické vyšetření. Definujícím požadavkem, který odděluje metalografické dělicí zařízení od obecných kovoobráběcích pil, je minimální poškození mikrostruktury vzorku na povrchu řezu a v jeho blízkosti : žádná tepelně ovlivněná zóna, žádná mechanická deformace, žádné rozmazávání měkkých fází a žádné praskání křehkých fází.

Metalografická příprava vzorku začíná dělením. Vše, co následuje – montáž, broušení, leštění, leptání a mikroskopické zkoumání – zcela závisí na kvalitě počátečního řezu. Řez vytvořený nadměrným teplem nebo tlakem přináší artefakty, které jsou pod mikroskopem nerozeznatelné od skutečných defektů materiálu, což znehodnocuje analýzu. Výběr a obsluha správného metalografického řezacího zařízení pro každou třídu materiálu je proto základní dovedností přípravy laboratorních vzorků.

Trh metalografických řezaček se dělí na dva hlavní typy nástrojů — abrazivní řezací stroje a přesné nízkorychlostní pily — každý optimalizovaný pro různé kategorie materiálů a požadavky na kvalitu. Pochopení možností a omezení každého typu je nezbytné pro každou laboratoř specifikující zařízení pro přípravu kovových vzorků.

Typy metalografických dělicích zařízení

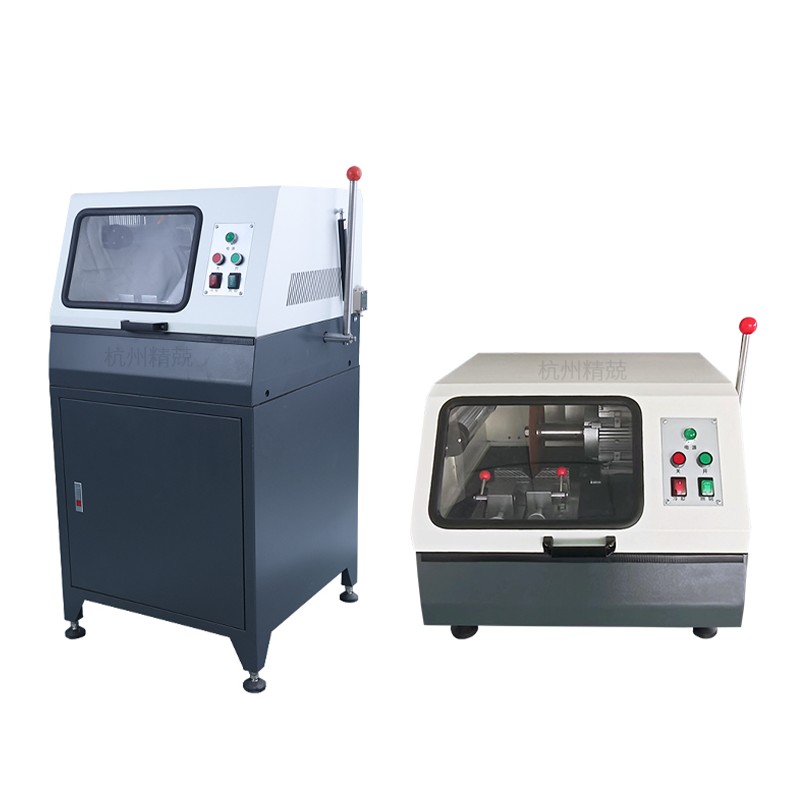

Metalografická brusná fréza (řezací stroj)

Metalografická abrazivní řezačka – známá také jako metalografická řezací pila, metalurgické řezací zařízení nebo řezací pila pro přípravu vzorků – používá tenký rotující brusný kotouč k řezání vzorků spíše broušením než řezáním. Kotouč je lepený brusný kotouč (oxid hlinitý pro železné materiály, karbid křemíku pro neželezné a keramiku), který odebírá materiál otěrem podél roviny řezu. Průměry kotoučů se obvykle pohybují od 150 mm do 400 mm a otáčky vřetena od 2 000 do 5 000 ot./min v závislosti na velikosti stroje a materiálu.

Kritická proměnná při provozu brusného řezacího stroje je vývin tepla na řezném rozhraní . Abrazivní krájení ze své podstaty vytváří třecí teplo; pokud není kontrolováno, toto teplo zvyšuje teplotu vzorku nad prahové hodnoty fázové transformace nebo popouštění – mění samotnou mikrostrukturu, kterou má řez vystavit pro analýzu. Moderní metalografické krájecí stroje to řeší povodňové chladicí systémy které přivádějí řeznou kapalinu přímo na rozhraní kotouč-vzorek během řezu a udržují teplotu vzorku pod 50–60 °C i při dlouhých řezech přes husté legované oceli.

Metalografické brusné frézy se dále dělí podle mechanismu podávání:

• Ruční řezací stroje: Operátor aplikuje sílu posuvu rukou prostřednictvím otočného ramene. Vhodné pro měkké až středně tvrdé materiály a střední průchodnost. Nižší kapitálové náklady, ale konzistence podávací síly závisí na dovednostech operátora.
• Automatické řezací stroje: Síla posuvu je vyvozována motorizovaným pohonem (elektromechanickým nebo pneumatickým) s programovatelnou rychlostí posuvu a silovými parametry. Automatické krájecí stroje poskytují konzistentnější kvalitu řezu, umožňují bezobslužný provoz pro dávkové krájení a jsou nezbytné pro tvrdé, křehké nebo vysoce hodnotné vzorky, kde by nekonzistentní posuv způsobil zatížení kotouče nebo prasknutí vzorku.

Metalografická nízkorychlostní pila (přesný řezací stroj)

Metalografická nízkorychlostní pila – také označovaná jako stroj na přesné řezy, metalografická řezací pila nebo stroj na přípravu metalografických vzorků pro jemné vzorky – pracuje při výrazně nižších otáčkách kotouče (100–500 ot./min.) s použitím diamantového plátkového kotouče spíše než brusného kotouče. Kombinace nízké řezné rychlosti a extrémně tenké řezné spáry diamantového kotouče ( 0,1–0,5 mm oproti 0,5–1,5 mm pro brusné kotouče ) vytváří zanedbatelné teplo a prakticky žádnou mechanickou deformaci ve vzorku.

Nízkorychlostní pila aplikuje zatížení prostřednictvím vlastního nebo pružinového podávacího mechanismu spíše než poháněných pohonů, což umožňuje velmi lehké, řízené síly, které zachovají i ty nejkřehčí mikrostrukturální prvky. To z něj dělá nástroj volby pro:

• Elektronické součástky a obvodové desky — tenké pájené spoje, intermetalické vrstvy a stopy mědi vyžadují dělení bez poškození, aby bylo možné zkoumat průřezy bez rozmazání nebo prasknutí
• Křehké a porézní materiály — keramika, povlaky žárovým nástřikem, slinuté karbidy a geologické vzorky, které by se zlomily působením abrazivních řezů
• Biologické a mineralogické vzorky — kosti, zubní sklovina, minerální řezy pro petrografii a podobné heterogenní materiály
• Tenké řezy pro přípravu vzorků TEM — kde počáteční řez musí být proveden co nejblíže cílové oblasti s minimální možnou vrstvou poškození pod povrchem
• Měkké kovy a povlaky — slitiny zlata, india, cínu a měkké pájky, které se za abrazivních kotoučů katastrofálně rozmazávají

Kompromisem této přesnosti je propustnost: nízkorychlostní pila může vyžadovat 15–60 minut k dokončení řezu, který by abrazivní fréza dokončila za méně než dvě minuty. U vysoce hodnotných nebo nenahraditelných exemplářů je tato časová cena zcela oprávněná; pro běžné dělení ocelových tyčí při kontrole kvality výroby tomu tak není.

Řezací kotouče a čepele: Srdce metalografického řezacího zařízení

Výběr kotouče a kotouče je nejkritičtějším rozhodnutím při metalografickém dělení. Nesprávný kotouč pro řezaný materiál produkuje nadměrné teplo, rychlé opotřebení kotouče a špatnou kvalitu řezu bez ohledu na kvalitu stroje. Správný kotouč pro daný materiál vytváří čistý, chladný řez bez artefaktů s přijatelnou životností kotouče a řeznou rychlostí.

Brusné řezné kotouče

Brusné rozbrušovací kotouče jsou specifikovány typem brusiva, tvrdostí pojiva a strukturou (porézností). Obecná pravidla výběru jsou:

• Kola z oxidu hlinitého (Al₂O₃). — pro železné materiály: uhlíkové oceli, legované oceli, nerezové oceli, nástrojové oceli a litiny. Oxid hlinitý je tvrdší než železo a poskytuje účinné řezání bez nadměrného opotřebení kotouče v těchto materiálech.
• Kola z karbidu křemíku (SiC). — pro neželezné materiály (hliník, měď, mosaz, bronz, titan, slitiny hořčíku), keramiku a žáruvzdorné materiály. Karbid křemíku je ostřejší a řeže s menším vývinem tepla v měkčích, tepelně citlivějších neželezných slitinách.
• Tvrdost spoje: Používají se kola s měkkou vazbou (ve většině systémů označení třídy B nebo C). tvrdé materiály — pojivo rychle uvolňuje opotřebovaná brusná zrna, odhaluje čerstvé řezné hrany a zabraňuje zasklívání kotouče. Používají se tvrdě lepená kola (třída E–H). měkké materiály — pevnější pojivo zachovává brusná zrna déle a zabraňuje příliš rychlému opotřebení kotouče v materiálech s nízkou odolností.
• Vyztužené vs. nevyztužené: Laboratorní metalografické řezací kotouče jsou vyztuženy skelnými vlákny pro bezpečnost při vysokých otáčkách krájecích strojů. Nevyztužená kola se nikdy nesmí používat na motorizovaném řezacím zařízení.

Diamantové plátkové kotouče pro nízkorychlostní pily

Diamantové plátkové kotouče pro přesné krájecí stroje jsou specifikovány koncentrací diamantu, typem vazby (kovová vazba, pryskyřičná vazba) a tloušťkou čepele. Vyšší koncentrace diamantů poskytuje delší životnost čepele při vyšších nákladech; čepele z pryskyřice jsou agresivnější a rychlejší řezání; čepele s kovovým pojivem jsou odolnější a lépe se hodí pro tvrdé, husté materiály, jako jsou slinuté karbidy a pokročilá keramika. Výběr tloušťky čepele řídí šířku zářezu a ztrátu materiálu – u vzorků s vysokou hodnotou nebo když je vyžadováno přesné umístění prvku, tenčí čepele minimalizují materiál odebraný při každém řezu.

Klíčové specifikace při výběru metalografických dělicích strojů

Specifikace zařízení pro přípravu kovových vzorků vyžaduje přizpůsobení výkonnostních parametrů stroje velikostem vzorků, typům materiálů, požadavkům na průchodnost a standardům kvality laboratoře. Nejdůležitějšími hodnotícími kritérii jsou následující parametry:

Maximální velikost vzorku a kapacita upínání

Svěrák na vzorky nebo upínací systém definuje maximální průřez, který lze bezpečně držet při řezání. Laboratorní metalografické abrazivní frézy se obvykle přizpůsobí průřezům vzorků od několika milimetrů až po Průměr 60-80 mm pro stolní modely a až 150 mm nebo větší pro stojací výrobní zařízení na krájení. Upínací systém musí držet vzorek pevně, aniž by umožňoval jakýkoli pohyb během řezu – jakýkoli boční pohyb vzorku, když je kotouč v kontaktu, vytváří zakřivený povrch řezu a může katastrofálně zlomit brusný kotouč.

Rychlost kola nebo kotouče a variabilní ovládání rychlosti

Brusné řezací stroje obvykle pracují s pevnými otáčkami vřetena v rozsahu 2 800–3 500 ot./min pro standardní průměry kotoučů. Regulace proměnných otáček je výhodná pro laboratoře, které řežou různé typy materiálů — nižší rychlosti snižují tvorbu tepla v tepelně citlivých neželezných slitinách, zatímco pro efektivní řezání ocelových profilů s velkým průměrem může být vyžadována maximální rychlost. Nízkorychlostní pily s plynule měnitelnou rychlostí (typicky 1–500 ot./min.) poskytují maximální flexibilitu pro přizpůsobení parametrů řezu každému materiálu a specifikaci kotouče.

Řízení síly posuvu a automatizace

Automatické metalografické krájecí stroje řídí sílu posuvu prostřednictvím servomotorů nebo pneumatických ovládacích systémů s uživatelem programovatelným nastavením síly a rychlosti posuvu. Posuv řízený silou — kde stroj udržuje konstantní přítlačnou sílu bez ohledu na odpor materiálu — je lepší než posuv s řízenou rychlostí pro heterogenní vzorky (např. kompozity nebo vzorky svarů procházející více materiálovými zónami), protože se automaticky přizpůsobuje místní tvrdosti materiálu a zabraňuje přetížení kola v tvrdých fázích. Nejlepší automatické stroje na metalurgickou přípravu vzorků kombinují programovatelné silové profily s detekcí měkkého začátku a konce řezu, aby se minimalizovalo opotřebení kotouče a poškození vzorku během cyklu řezání.

Návrh chladicího systému

Dodávka chladicí kapaliny přímo určuje teplotu vzorku během abrazivního krájení. Efektivní chladicí systémy na metalografickém řezacím zařízení poskytují 3-10 litrů za minutu řezné kapaliny tryskami umístěnými na obou stranách kotouče na rozhraní řezu, což zajišťuje zaplavení celé zóny řezu v průběhu řezu. Recirkulační chladicí systémy s usazovacími nádržemi a filtrací prodlužují životnost chladicí kapaliny a zabraňují hromadění třísek v zóně řezání. Pro laboratoře, které mají obavy z kontaminace vzorků chladicí kapalinou (důležité pro následnou chemickou analýzu), jsou alternativou chladicí systémy s čistou vodou nebo suché krájení preparátů se speciálně formulovanými nízkoteplotními koly.

Vibrace a tuhost

Tuhost stroje — odolnost rámu, vřetena a upínacího systému vůči vychýlení při řezných silách — přímo ovlivňuje rovinnost a rovnoběžnost řezaného povrchu. Vibrace během řezání zavádějí zvlnění do čela řezu, které musí být odstraněno dalšími kroky broušení, plýtváním materiálem vzorku a časem přípravy. Litinové nebo svařované ocelové rámy strojů, přesná vřetenová ložiska s definovanými tolerancemi házení a antivibrační uložení základny charakterizují vysoce kvalitní metalografické zařízení na řezání preparátů. Zveřejněné specifikace házení vřetena ≤0,01 mm TIR odlišit přesné nástroje od výrobních řezacích strojů.

Nejlepší postupy pro řezání metalografických vzorků: Předcházení běžným chybám

I při správném výběru stroje a kotouče se při špatné provozní praxi objevují artefakty, které ohrožují metalografickou analýzu. Následující postupy odrážejí nashromážděné laboratorní zkušenosti s přípravou metalurgických vzorků:

• Nikdy neřežte nasucho abrazivními kotouči. Jediný suchý řez – i krátký – může zvýšit povrchovou teplotu oceli nad 200 °C, způsobit temperování martenzitických struktur a zavést bílou leptanou vrstvu detekovatelnou pod optickým mikroskopem. Před zahájením řezání vždy ověřte průtok chladicí kapaliny.
• Před krájením namontujte křehké nebo porézní vzorky. Tepelně nástřikové povlaky, pěnové materiály a porézní slinuté výlisky by měly být před krájením vakuově impregnovány epoxidovou pryskyřicí, aby se zabránilo vytažení a zhroucení pórů během řezání. Pryskyřice podporuje mikrostrukturu během všech následujících kroků přípravy.
• Ponechte dostatečný odstup od objektů, které vás zajímají. Samotná řezaná plocha obsahuje určitý stupeň poškození – dokonce i při nejlepší praxi krájení. Odřízněte alespoň 1–2 mm od kritického prvku (čára svaru, rozhraní povlaku, hrot trhliny) a před vystavením prvku ke kontrole odstraňte poškozenou vrstvu broušením.
• Použijte vhodnou sílu posuvu pro materiál. Nadměrná posuvná síla při abrazivním krájení – zejména u tvrdých, křehkých materiálů – způsobuje vychýlení kotouče, zakřivené řezy a tepelné špičky. Začněte s minimální silou, která zajistí rovnoměrný postup řezání, a zvyšujte ji pouze tehdy, pokud je pozorováno zasklení kotouče (ztráta schopnosti řezání).
• Brusné kotouče pravidelně obrušujte. Glazovaný nebo zatížený brusný kotouč řeže pomalu, generuje přebytečné teplo a může se při zvýšené posuvové síle zlomit. Při prvních známkách snížené účinnosti řezu ošetřete kotouč jednobodovým diamantovým orovnávačem nebo orovnávací tyčí.
• Zaznamenejte parametry krájení pro každý vzorek. V kontextu analýzy poruch a výzkumu vytváří dokumentování typu stroje, specifikace kola, typu chladicí kapaliny, síly posuvu a délky řezu pro každý vzorek kontrolní záznam, který umožňuje identifikovat jakýkoli artefakt dělení a odlišit ho od skutečných defektů materiálu během fáze hlášení.

Metalografické řezací zařízení v kontextu: Kompletní pracovní postup přípravy vzorku

Metalografické krájecí zařízení je prvním krokem v definovaném pořadí přípravy. Pochopení toho, kam dělení zapadá do širšího pracovního postupu, objasňuje, proč má kvalita řezu tak neúměrný vliv na konečné analytické výsledky.

1. Dělení sekcí — metalografický řezací stroj nebo nízkorychlostní pila vyrobí počáteční řez. Kvalita řezu určuje, kolik materiálu musí být odstraněno při následném broušení, aby se dosáhlo nepoškozeného povrchu.
2. Montáž — sekce je zapouzdřena do termosetové nebo za studena vytvrzované pryskyřice (epoxidová, fenolová, akrylová), aby se vytvořil standardizovaný puk, s nímž lze manipulovat pro následné kroky a aby se podpořily hrany vzorku a křehké prvky během leštění.
3. Broušení — po sobě jdoucí průchody brusnými papíry (SiC nebo s diamantovým pojivem) s klesající zrnitostí odstraní poškozenou vrstvu z krájení a vytvoří plochý, rovný povrch. Potřebná hloubka broušení je přímo úměrná závažnosti poškození krájením — vysoce kvalitní krájení zkracuje dobu broušení o 30–50 % ve srovnání se špatně kontrolovaným krájením.
4. Leštění — diamantová suspenze nebo leštění koloidním oxidem křemičitým na plátnech odstraní zbývající škrábance po broušení a vytvoří zrcadlový povrch bez deformací. Konečná drsnost povrchu na leštěných metalografických vzorcích je typicky Ra <0,01 µm.
5. Leptání — chemické nebo elektrolytické leptání odhaluje hranice zrn, fázové hranice a mikrostrukturální rysy selektivním napadením různých fází a orientací. Nejčastěji používaným leptadlem pro uhlíkové a nízkolegované oceli je 2–4 % Nital (kyselina dusičná v etanolu); austenitické nerezové oceli používají Kallingovo činidlo nebo elektrolytické leptání v kyselině šťavelové.
6. Vyšetření — Na připraveném povrchu se provádí optická mikroskopie, rastrovací elektronová mikroskopie (SEM), difrakce zpětného rozptylu elektronů (EBSD), energeticky disperzní rentgenová spektroskopie (EDS) a testování tvrdosti, aby se charakterizovala mikrostruktura materiálu, fázové složení, velikost zrna, obsah vměstků, tloušťka povlaku a morfologie defektu.

Investice do vysoce kvalitního metalografického řezacího zařízení a správného výběru kotouče přináší návratnost složení v každém následujícím kroku přípravy – zkracuje dobu broušení, zachovává geometrii vzorku, chrání křehké prvky a zajišťuje, že mikrostruktura pozorovaná pod mikroskopem je skutečnou mikrostrukturou materiálu, nikoli artefaktem preparace.
