V oblasti vědy o materiálech a kontroly kvality hraje metalografická analýza klíčovou roli v pochopení mikrostruktury a vlastností kovů a slitin. Mezi základními nástroji v tomto procesu vyniká metalografický vkládací stroj jako základní vybavení pro přípravu vzorků. Umožňuje technikům a výzkumníkům efektivně namontovat vzorky a zajistit stabilitu, přesnost a reprodukovatelnost během následných operací broušení a leštění.
A metalografický vkládací stroj umožňuje způsoby montáže za tepla i za studena, přičemž pojme širokou škálu typů vzorků, včetně kovů, kompozitů a nekovových materiálů. Zalitím vzorků do pryskyřice mohou technici bezpečně manipulovat s křehkými nebo malými vzorky a zachovat jejich mikrostrukturální vlastnosti pro přesné vyšetření pod mikroskopy nebo jinými analytickými nástroji.
Rostoucí poptávka po automatizaci a vysoce výkonných laboratorních pracovních postupech posunula evoluci metalografických spotřebních materiálů, od tradičních ručních lisů až po plně automatizované systémy vybavené regulací teploty, vakuovými schopnostmi a uživatelsky přívětivým rozhraním. Tato vylepšení nejen zlepšují provozní efektivitu, ale také minimalizují lidské chyby a zvyšují spolehlivost metalografických studií.
Přehled metalografického vkládacího stroje

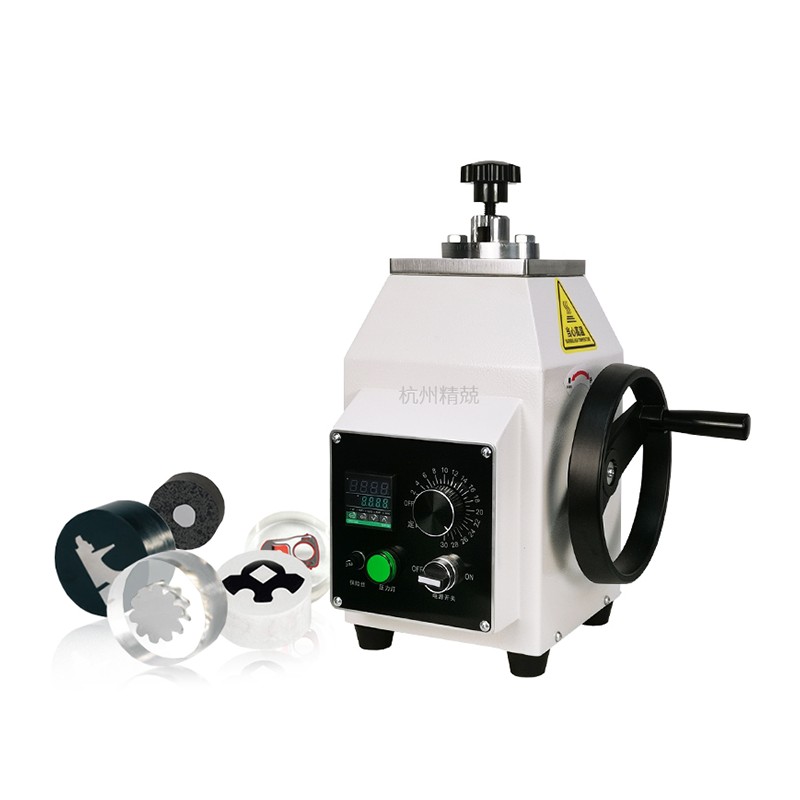

Metalografický vkládací stroj je specializované zařízení určené k zalévání vzorků materiálu do pevného média, obvykle pryskyřice, pro usnadnění manipulace, broušení a leštění. Základní funkcí tohoto stroje je vytvářet stabilní a jednotné držáky vzorků, které zachovávají mikrostrukturální integritu vzorku, což umožňuje přesné metalografické vyšetření.
Existuje několik typů metalografických spotřebních materiálů, které jsou primárně klasifikovány podle způsobu montáže: montáž za tepla, montáž za studena a automatická montáž.
- Horké montážní stroje : Použijte teplo k vytvrzení termosetových pryskyřic kolem vzorku. Řízeným ohřevem a tlakem vzniká tvrdý, odolný držák vhodný pro kovové vzorky vyžadující vysokou odolnost proti opotřebení.
- Stroje pro montáž za studena : Použijte pryskyřice nebo epoxidové směsi vytvrzované při pokojové teplotě, což umožňuje rychlou přípravu bez tepelného namáhání. Vhodné pro jemné nebo citlivé materiály.
- Automatické metalografické vkládací stroje : Kombinujte ovládání teploty, aplikaci tlaku a někdy i vakuum. Poskytujte vysokou propustnost, konzistentní kvalitu a minimální zásahy operátora.
Výběr stroje závisí na typu vzorku, požadavcích na průchodnost a požadované úrovni automatizace. Malé laboratoře mohou preferovat manuální nebo poloautomatické systémy pro flexibilitu, zatímco průmyslové laboratoře těží z plně automatizovaných strojů pro efektivitu a opakovatelnost.
Porovnání typů metalografických vkládacích strojů
| Typ | Pracovní princip | Vhodné materiály | Průměr formy | Úroveň automatizace | Výhody & omezení |
|---|---|---|---|---|---|
| Horký montážní stroj | Pryskyřice tvrdnoucí teplem kolem vzorku | Kovy, slitiny | φ25–50 mm | Ruční/poloautomatická | Vysoká odolnost proti opotřebení; delší doba procesu |
| Stroj pro montáž za studena | Vytvrzování pryskyřice při pokojové teplotě | Kovy, Nekovy | φ25–50 mm | Ruční/poloautomatická | Rychle a bez stresu; nižší tvrdost |
| Automatický vkládací stroj | Automatizované teplo, tlak, vakuum | Různé typy vzorků | φ25–50 mm | Plně automatické | Vysoká propustnost, stálá kvalita; vyšší náklady |
Technologický vývoj a inovace
Vývoj metalografických inlay spotřebních materiálů pokročil od jednoduchých ručních lisů k sofistikovaným automatizovaným systémům.
Historický vývoj
Dřívější stroje byly manuální a vyžadovaly, aby operátoři lisovali vzorky ručně. Poloautomatické stroje zavedly regulaci teploty a hydrauliky, což zlepšilo průchodnost a konzistenci.
Klíčové technologické průlomy
Moderní stroje se vyznačují:
- Automatická regulace tlaku a teploty
- Vakuová montáž
- Programovatelná rozhraní pro různé typy vzorků
- Vysoce výkonná automatizace
Chytré a integrované systémy
Inteligentní stroje nyní zahrnují záznam procesů, vzdálené monitorování a integraci s laboratorními informačními systémy v souladu s trendy Průmyslu 4.0.
Srovnání generací metalografických vkládacích strojů
| generace | Rok vydání | Způsob vytápění | Rozsah tlaku | Úroveň automatizace | Ukázková propustnost (za hodinu) |
|---|---|---|---|---|---|
| První generace | 80. léta 20. století | Elektrické topení | Manuál | Manuál | 10–20 |
| Druhá generace | 2000 | Vytápění na konstantní teplotu | 10–50 MPa | Poloautomatický | 30–50 |
| Třetí generace | 2015 | Přesné teplotní vakuum | 50–100 MPa | Plně automatické | 60–100 |
Analýza stavu trhu a trendů
Globální trh se spotřebním materiálem pro metalografické vložky stabilně roste, poháněný automobilovým, leteckým, elektronickým a výzkumným průmyslem.
Přehled globálního trhu
- Severní Amerika a Evropa: vyspělé trhy s vysokými standardy
- Asie a Tichomoří: rychlý růst v odvětví elektroniky, automobilového průmyslu a letectví
Průmyslová soutěž
Mezi klíčové rozdíly patří automatizace, velikost formy, přesnost teploty a tlaku a chytré funkce.
Trendy a ovladače
- Automatizace a chytré funkce
- Přesnost a spolehlivost
- Integrace LIMS
- Přizpůsobení pro specifické průmyslové potřeby
Aplikační scénáře a případové studie
Metalografické vkládací stroje se používají v různých průmyslových odvětvích:
- Automobilový průmysl : díly motoru, ozubená kola, slitiny; vyžadují vysokou odolnost proti opotřebení
- Letectví : vysokoteplotní slitiny, kompozity; potřebují přesnou montáž
- Elektronika : PCB a mikrosoučástky; jemné vzorky vyžadují montáž za studena
- Materials R&D : různé kovy a kompozity; vysoká opakovatelnost a propustnost
Aplikační scénáře a doporučené typy strojů
| Průmysl | Typ vzorku | Požadavky na montáž | Doporučený model stroje | Úroveň automatizace |
|---|---|---|---|---|
| Automobilový průmysl | Kovové části | Vysoká odolnost proti opotřebení | Automatický vkládací stroj A | Plně automatické |
| Letectví | Vysokoteplotní slitiny | Nízké tepelné namáhání | Horký montážní stroj B | Poloautomatický |
| Elektronika | PCB/mikrosoučástky | Jemné, minimální teplo | Stroj pro montáž za studena C | Ruční/poloautomatická |
| Materials R&D | Různé kovy a kompozity | Přesnost, opakovatelnost | Automatický vkládací stroj D | Plně automatické |
případová studie : Letecká laboratoř přijala plně automatizované vakuově podporované vkládací stroje, které omezují vzduchové bubliny a zlepšují kvalitu povrchu vzorku, zvyšují propustnost o 80 % při zachování konzistence.
Návod k obsluze a údržbě
Provozní postupy
- Připravte vzorky, vyberte pryskyřici/formu
- Montáž za tepla, za studena nebo automatická podle typu vzorku
- Po zpracování zkontrolujte připojení
Běžné problémy a odstraňování problémů
| Problém | Příčina | Řešení |
|---|---|---|
| Vzduchové bubliny | Špatné vakuum/míchání | Použijte vakuum; řádně promíchejte pryskyřici |
| Pryskyřice nevytvrzená | Špatná teplota/čas | Ověřte nastavení; dodržujte pokyny pro pryskyřici |
| Ukázka nesouososti | Nevhodné umístění | Pečlivě vyrovnejte vzorek |
| Chyba stroje | Problémy se senzorem/elektrikou | Postupujte podle pokynů výrobce; pravidelně kalibrovat |
Nejlepší postupy údržby
- Pravidelné čištění a kontrola
- Kalibrace senzorů
- Mazání pohyblivých částí
- Aktualizace softwaru pro automatizované systémy
Bezpečnostní aspekty
- Používejte OOP
- S pryskyřicemi zacházejte opatrně
- Dodržujte limity tlaku/teploty
- Zajistěte větrání
Směry budoucího rozvoje
- Inteligentní automatizace : Detekce chyb AI, adaptivní řízení procesu, dálkové ovládání
- Integrace LIMS : sledovatelnost, optimalizace řízená daty
- Pokročilé materiály a udržitelnost : ekologické, vysoce výkonné pryskyřice
- Miniaturizace a přesnost : malé, jemné vzorky vyžadují přesné formy a kontrolu
- Tržní důsledky : plně automatizované, inteligentní a ekologicky šetrné stroje budou dominovat
The metalografický vkládací stroj se vyvinul z jednoduchých ručních lisů na sofistikované automatizované systémy, které poskytují stabilní a reprodukovatelnou přípravu vzorků pro metalografickou analýzu. Technologické inovace, růst trhu a rozmanitost aplikací zdůrazňují jeho zásadní roli ve vědě o materiálech a kontrole průmyslové kvality.
Budoucí vývoj – automatizace, integrace AI, udržitelné materiály a precizní miniaturizace – slibují zvýšení efektivity, konzistence a odpovědnosti vůči životnímu prostředí. Pro laboratoře a průmyslové uživatele je správný výběr stroje, provoz a údržba klíčem k maximalizaci výkonu.
Metalografické inlay spotřební materiály nejsou pouze nástroji pro přípravu vzorků, ale umožňují vědecké objevy, zajištění kvality a inovace v materiálovém výzkumu.
